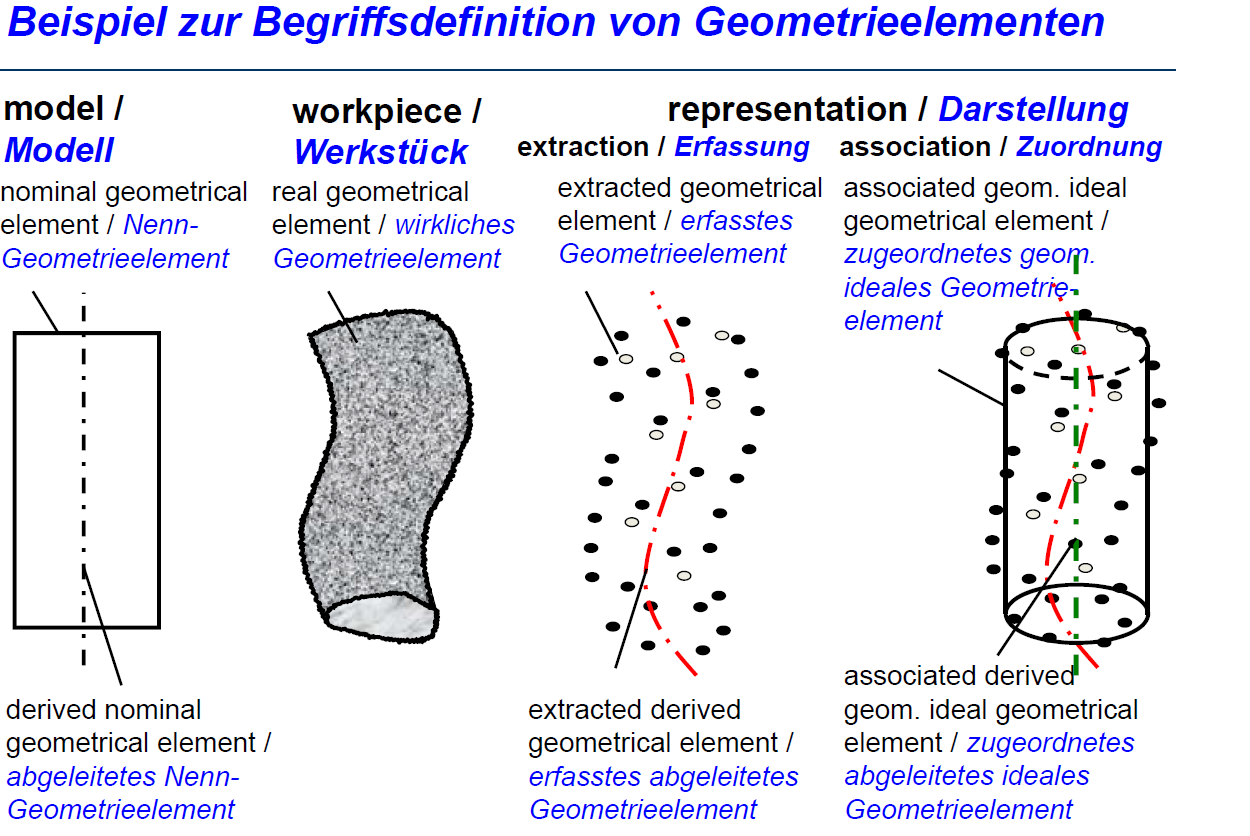

Welche Arten von Geometrieelementen gibt es?

nicht-ideales Geometrieelement
unvollkommenes geometrisches Element, das vollständig abhängig vom nicht-idealen Oberflächenmodell oder von der wirklichen Oberfläche des Werkstücks ist

Nenngeometrieelement
ideales Geometrieelement, das in der technischen Produktdokumentation durch den Konstrukteur des Produkts festgelegt wird

wirkliches Geometrieelement
geometrisches Element, das einem Teil der wirklichen Oberfläche des Werkstücks entspricht

abgeleitetes Geometrieelement
geometrisches Element, das physikalisch nicht auf der wirklichen Oberfläche des Werkstücks vorhanden ist

erfasstes Geometrieelement
geometrisches Element, das eine endliche Anzahl von Punkten festlegt

zugeordnetes Geometrieelement
ideales Geometrieelement, das durch eine Zuordnungsoperation gebildet wird, die auf ein nicht-ideales Oberflächenmodell oder auf ein wirkliches Geometrieelement angewendet wurde

gefiltertes Geometrieelement
nicht-ideales Geometrieelement, welches das Ergebnis einer Filterung eines nicht-idealen Geometrieelements ist

rekonstruiertes Geometrieelement
zusammenhängendes geometrisches Element, das eine endliche Anzahl von Punkten festlegt
